2020
TER69

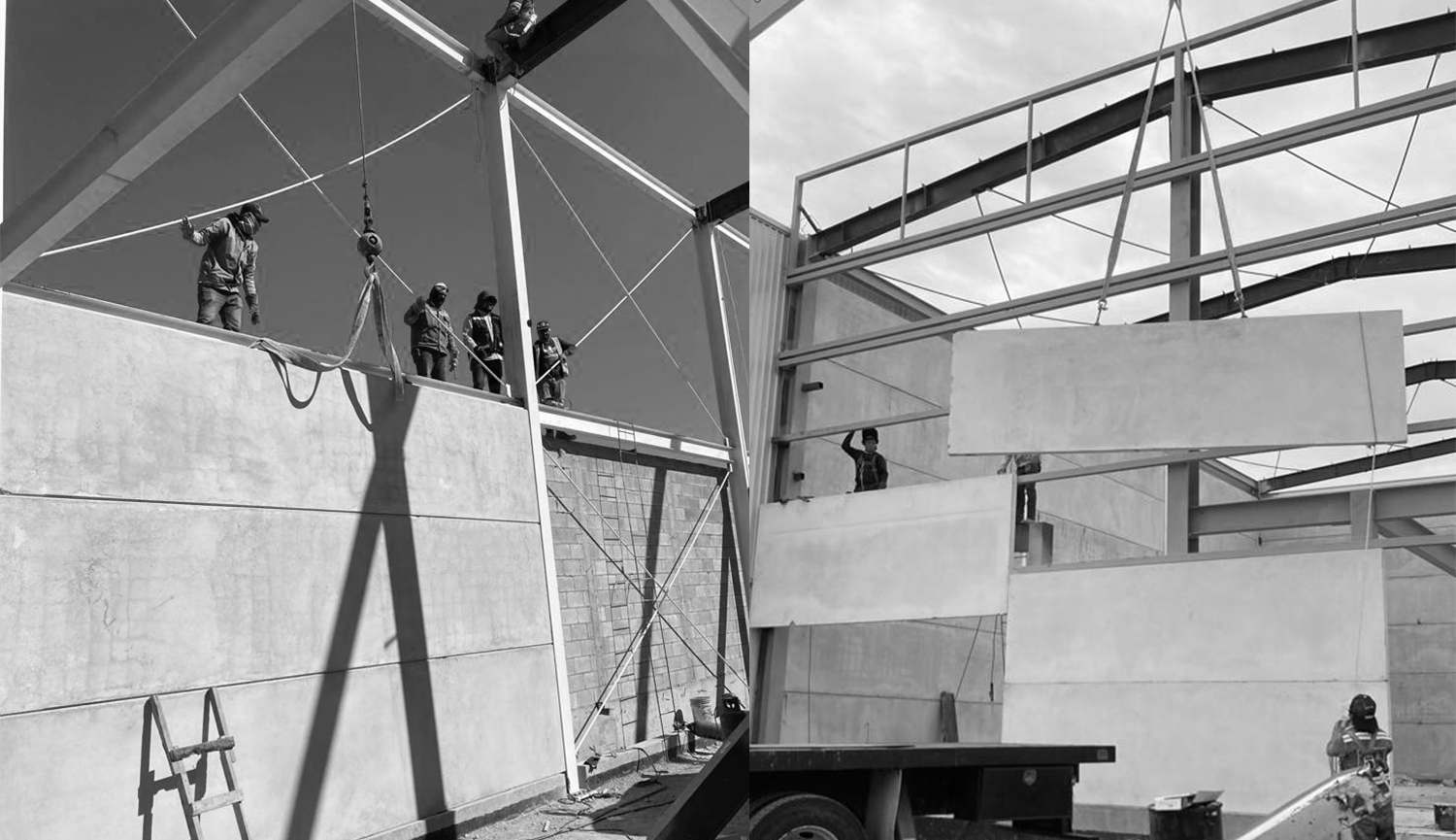

QuerétaroNave industrial prefabricada. Se realiza el montaje de los muros de 10 cms de espesor en 11 dias.
Consta de un área de bodega grande, un área de almacenamiento cerrado, oficina en planta baja, baños y un mezzanine.
Se plantea el diseño con un sistema constructivo prefabricado que nos permite agilizar tiempos en obra, evitar el desperdicio de material y contribuir a un proyecto que minimiza los residuos, lograr confort en el interior y evitar el mantenimiento a futuro.
En agua, se plantea la reutilización de agua de lluvia filtrada para inodoros y riego. En energía, se introducen paneles solares con microinversores para posibilitar el crecimiento de la instalación a futuro.
En la cubierta se instala un panel sandwich. Se realizan pruebas de medición de temperatura, humedad, y de temperaturas superficiales de los paramentos de cubierta y fachadas, comparándolo con las bodegas aledañas.
En lo que respecta a la iluminación natural, se realiza un análisis lumínico para determinar el tipo de domo a introducir en la cubierta.
Sostenibilidad
Estudio de iluminación natural
Comparamos algunas soluciones de iluminación natural y cómo influyen en el espacio interior.
Medición de temperaturas
¿Cómo influyen los materiales en el confort y temperaturas interiores?

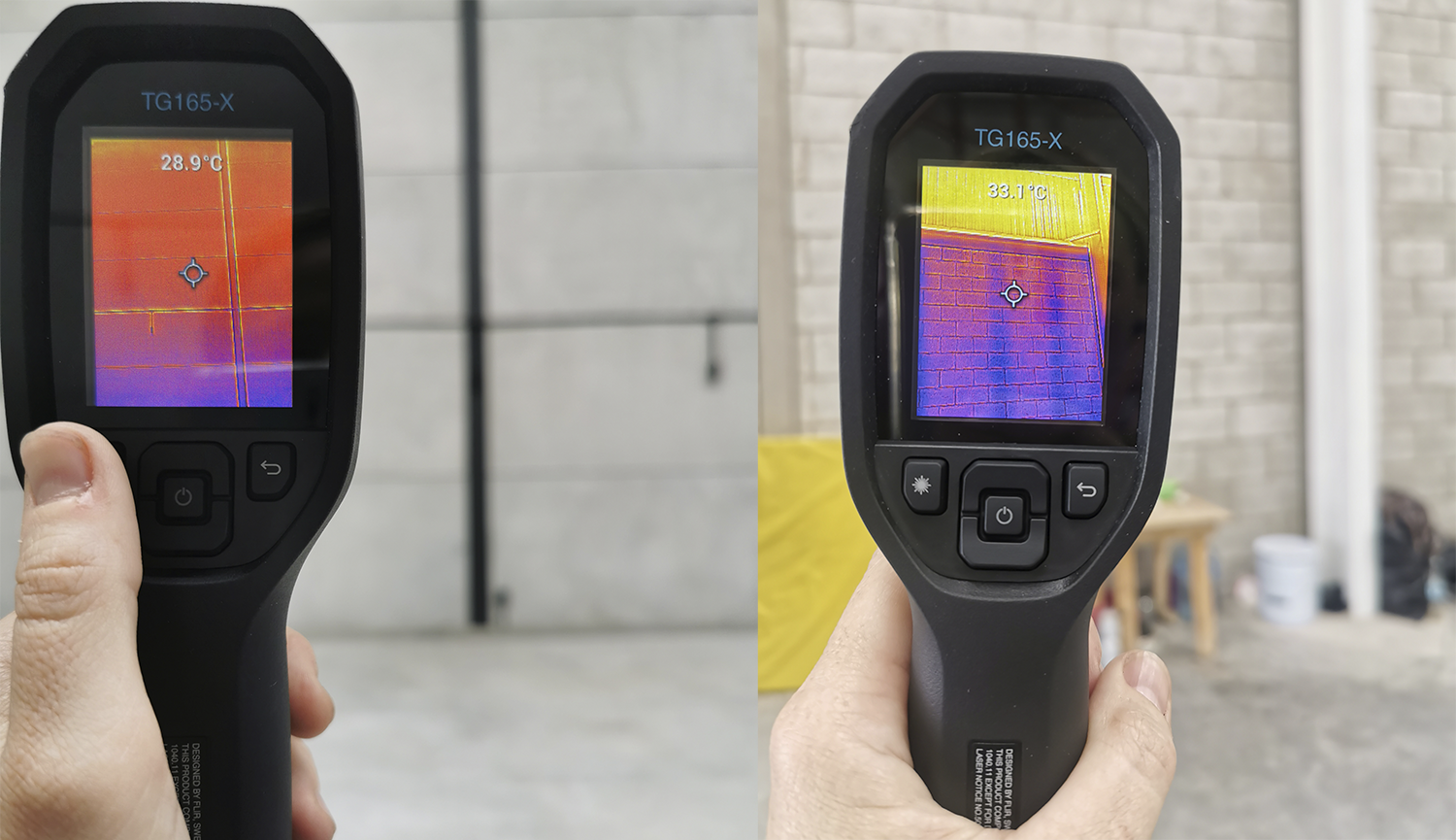

Realizamos la medición con una cámara termográfica de los muros de concreto de nuestra bodega, y los muros de block de la bodega colindante, con las mismas características, forma y orientación.
Como vemos en la foto adjunta, el muro de concreto presenta una temperatura superficial interior de 28.9 °C y el de block de 33.1 °C, una diferencia del 12%.
En la cubierta realizamos la misma medición comparando nuestra bodega (una cubierta de panel sandwich), con la bodega colindante (cubierta de lámina sin aislamiento).
Como vemos en la foto adjunta, la cubierta con aislamiento presenta una temperatura superficial interior de 33.2°C y la de lámina de 46°C, una diferencia del 27%.
